Hydrantový systém pěnotvorný s tvarově stálou hadicí D33 -20bm levá

    Dostupnost: Na objednávku (expedice do 30 dnů)

    Kód: svv 310/L

    Značka: Pavliš a Hartmann

    Pěnotvorný hydrantový systém s tvarově stálou hadicí D33 je dalším certifikovaným požárním systémem s kterým přichází na trh společnost Pavliš a Hartmann.

    39 547,00 Kč47 851,87 Kč s DPH

    Poptat
    Máte dotaz k tomuto produktu? Rádi vám poradíme na telefonu +420 466 985 890 nebo e-mailu office@phhp.cz.

    Hydrantový systém pěnotvorný s tvarově stálou hadicí D33 -20bm levá

    Pěnotvorný hydrantový systém s tvarově stálou hadicí D33 je dalším certifikovaným požárním systémem společnosti Pavliš a Hartmann.

    Použití:

    Hydrantový pěnotvorný systém je určen pro prvotní hašení pomocí těžké pěny. Zásoba pěnidla je na dobu minimálně 7 minut. Standardně je systém osazen tryskou pro použití 1% pěnidla, které je součástí dodávky.

    Uzávěr kanystru s pěnidlem je možno otevřít pouze v případě zásahu, jinak hrozí nebezpečí znehodnocení pěnidla.

    Zařízení lze používat i jen pro hašení vodou. V tomto případě je nutné mít uzavřený sací ventil přiměšovače.

    Po každém zásahu s použitím pěnidla je nutné celý systém řádně propláchnout čistou vodou a to tak, že vyjmete sací nerezovou trubku z nádoby s pěnidlem a vložíte ji do nádoby s čistou vodou, otevřete sací ventil přiměšovače a celý systém důkladně propláchnete.

    Zařízení je určeno do vnitřních prostor chráněných před mrazem.

    Rozměr:

    Šířka Výška Hloubka
    1190 800 340



    Skládá se z:

    1. Ocelové skříně s navijákem o rozměrech (š 1190 a v 800 x h 340) opatřené povrchovou úpravou práškovou strukturální barvou RAL 3000 (červená) pro vnitřní použití. (po dohodě s výrobcem možno dodat i pro venkovní prostředí).
    2. Přiměšovače D33 do HS s kulovým uzávěrem.
    3. Propojovací hadice D33 délky 1,4m.
    4. Hadice D33 v délce 20m.
    5. Kanystru s pěnidlem (20l).
    6. Požární pěnotvorné proudnice na těžkou pěnu s kulovým ventilem.
    7. Sací hadice s nerezovou trubkou.

    Voda - pěnidlo 1% (přesnost přiměšování dle ČSN EN 13565-1, čl.7)

    Tlak (MPa)  0,4  0,6  0,8  1,0  1,2
     Průtok (l/min)  92 112  129  142   156
     Dostřik (m)  8,5  12,5  14  16  18
     Přisáto (g)  1300  1600  1700  1640  1900
     % přimíšení 1,4 1,4   1,3  1,15  1,2

    Stanovení kvalitativních parametrů pěny (dle ČSN EN 1568-3)

    Číslo napěnění při tlaku 0,4 - 1 MPa je 6,1 - 6,8

     Technický popis:

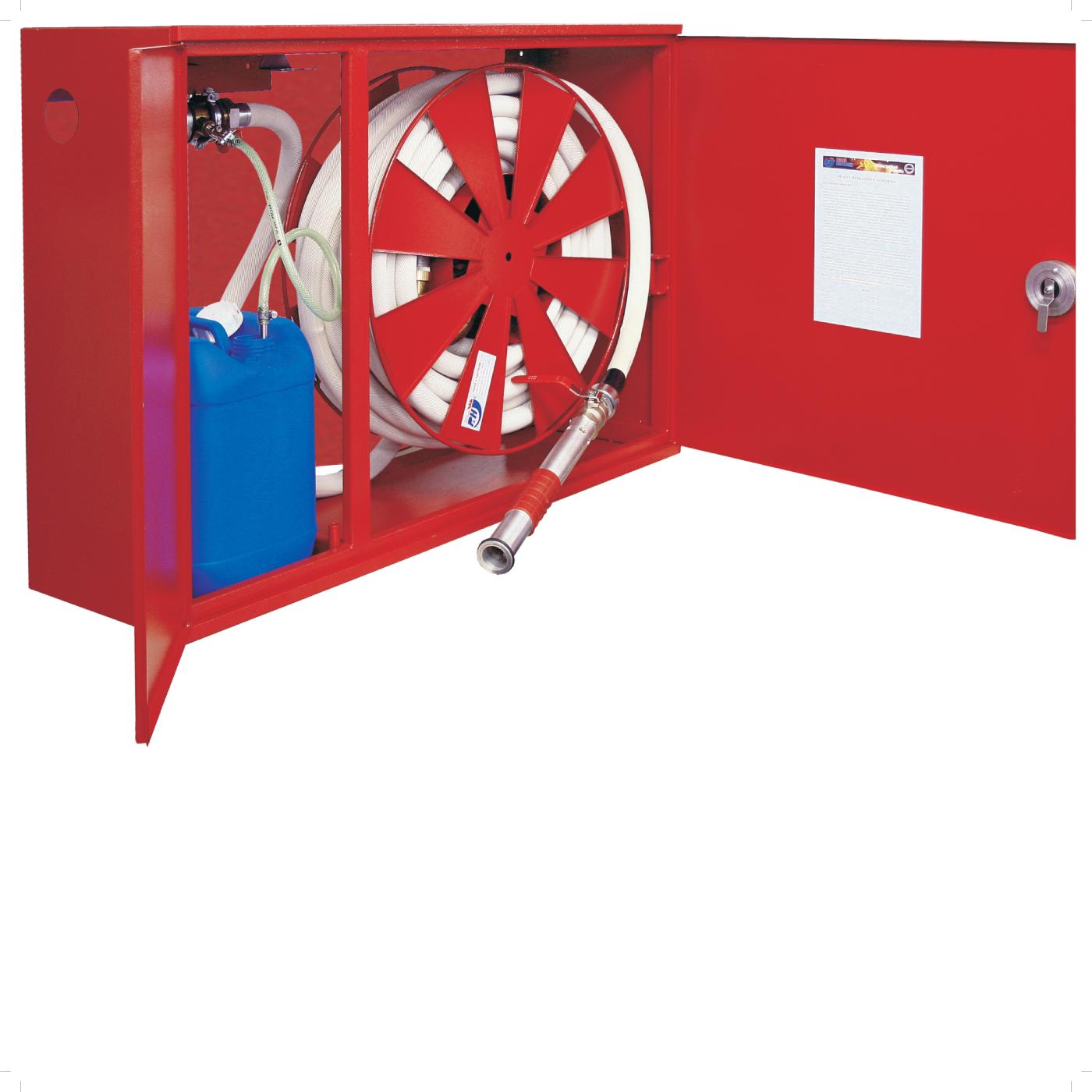

    Hydrantový pěnotvorný systém tvoří naviják s tvarově stálou hadicí D33 o maximální délky 20m na výkyvném ramenu, které je uchyceno ve skříni. Propojovací hadice stejného průměru o délce 1,4 m, požární pěnotvorná proudnice D33 na těžkou pěnu, přiměšovač s hlavním kulovým uzávěrem a dvaceti litrový kanystr s pěnidlem.

    Proudnici (ekv. 10) tvoří tělo proudnice z lehké slitiny s otvory pro přisávání vzduchu s plastovým potahem pro bezpečné držení a ochranu proti chladu a pákový kulový ventil DN33 s připojovacím závitem G1 1/4´´. Polohy jsou označeny šipkami a symboly ON - OFF.

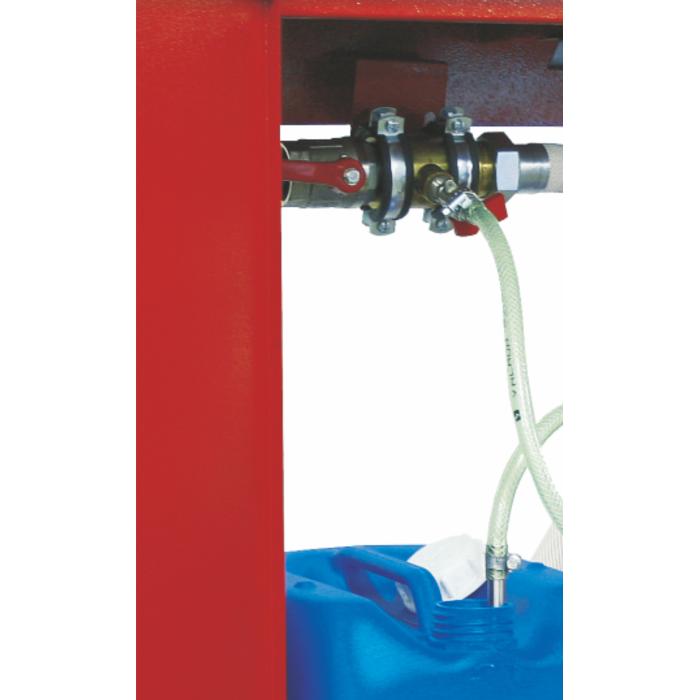

    Přiměšovač je instalován před navijákem. Je tvořen tělesem s difuzérem z mosazi, 3/8´´- novým kulovým ventilem přisávání pěnidla s výměnnou tryskou a sací hadicí zakončenou nerezovou trubkou, která se při zásahu zasouvá do kanystru s pěnidlem, umístěným ve skříni.

    Přiměšovač je na vstupu osazen kulovým ventilem DN33 s označením ovládacích poloh symboly ON - OFF a na výstupu vnějším závitem G 1 1/4´´, na který je napojena propojovací hadice. Směr proudění vody je označen šipkou na tělese přiměšovače.

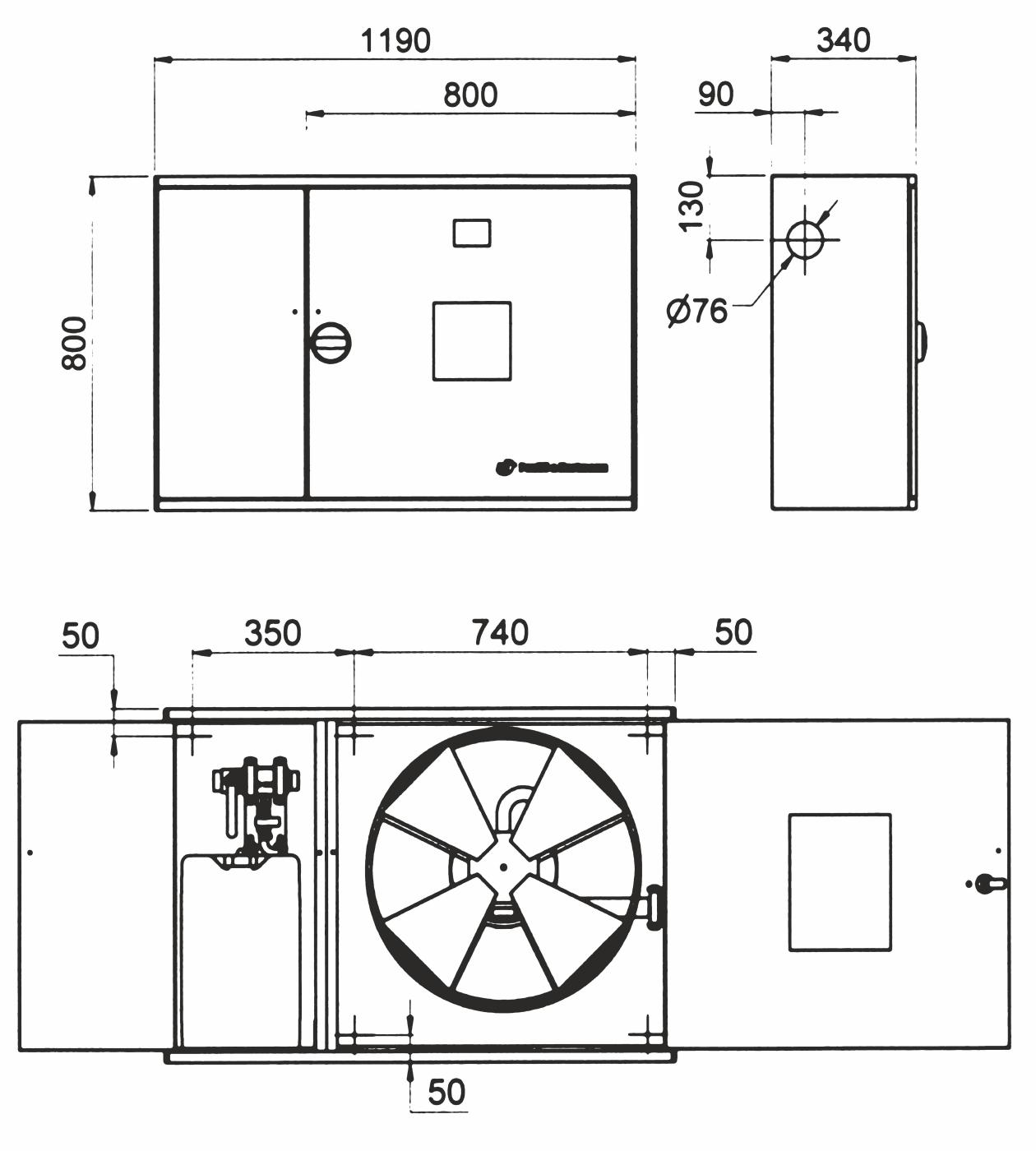

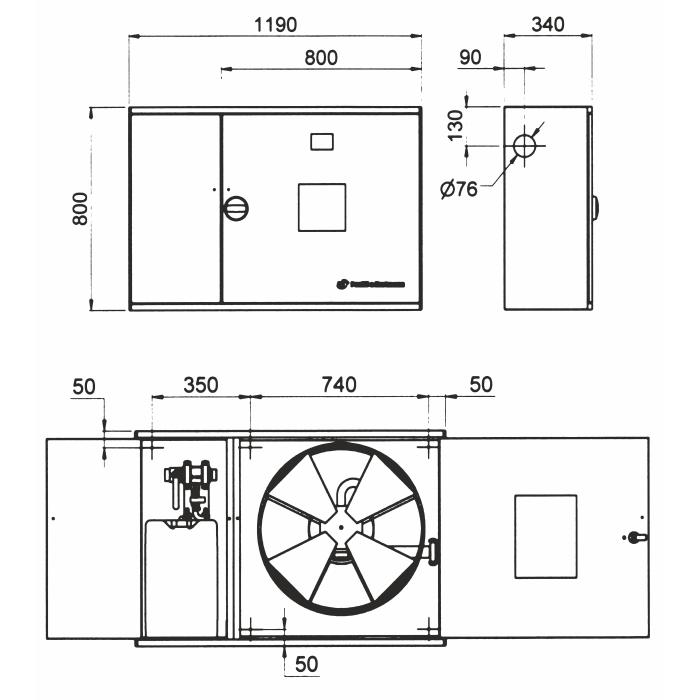

    Skříň je zhotovena z ocelového plechu a povrchově upravena strukturální práškovou barvou odstínu RAL 3000. Rozměry skříně jsou 1190 x 800 x 340 mm. Je rozdělena na dvě části. V jedné je naviják s hadicí a proudnicí, ve druhé je přiměšovací zařízení a 20-ti litrový kanystr na pěnidlo.

    Společnost vyrábí dvě varianty systému. Levé provedení má přívod vody a kanystr umístěn v levé části skříně, u pravého provedení je tomu naopak. Uzavírání je zajištěno plastovým uzávěrem s úpravou pro zaplombování. Skříň je určena pro vnitřní prostředí.

    Instalace systému je obdodná s ostatními hydrantovými systémy společnosti Pavliš a Hartmann.

    Parametry
    • Hadice - průměr: D33
    • Délka hadice: 20 m
    • Proudnice: pěnotvorná
    • Rozměr: 1190x800x340 mm
    • Dvířka: plná
    • Barva: červená
