Hydrantový systém pěnotvorný s tvarově stálou hadicí D25 -20bm pravá
Dostupnost: Na objednávku (expedice do 30 dnů)
Kód: svv 302/P
Značka: Pavliš a Hartmann
Pěnotvorný hydrantový systém s tvarově stálou hadicí D25.
Hydrantový systém pěnotvorný s tvarově stálou hadicí D25 -20bm pravá
Pěnotvorný hydrantový systém s tvarově stálou hadicí D25 je dalším certifikovaným požárním systémem společnosti Pavliš a Hartmann.

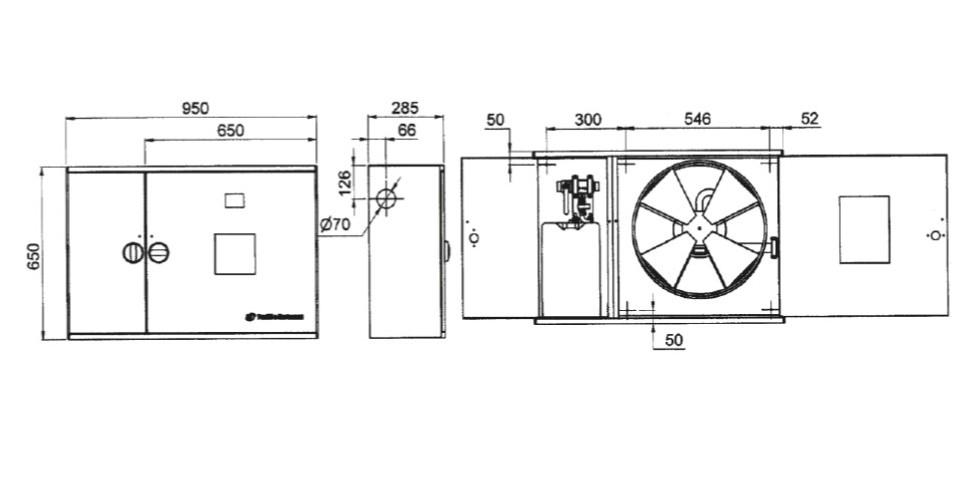

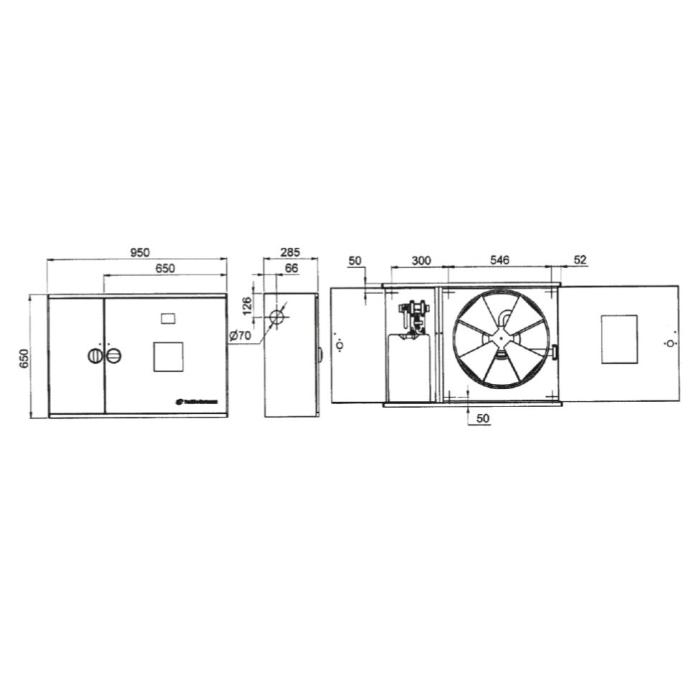

Rozměr:
Šířka | Výška | Hloubka |
---|---|---|
950 | 650 | 285 |
Použití:
Hydrantový pěnotvorný systém je určen pro prvotní hašení pomocí těžké pěny. Zásoba pěnidla je na dobu minimálně 7 minut. Standardně je systém osazen tryskou pro použití 3% pěnidla, které je součástí dodávky.
Vhodný typ pěnidla je třeba konzultovat s projektantem, dle prostředí ve kterém je umístěn.
Uzávěr kanystru s pěnidlem je možno otevřít pouze v případě zásahu. Jinak hrozí nebezpečí znehodnocení pěnidla.
Zařízení lze používat i jen pro hašení vodou. V tomto případě je nutné mít uzavřený sací ventil přiměšovače. Po každém zásahu s použitím pěnidla je nutné celý systém řádně propláchnout čistou vodou a to tak, že vyjmete sací nerezovou trubku z nádoby s pěnidlem a vložíte ji do nádoby s čistou vodou, otevřete sací ventil přiměšovače a celý systém důkladně propláchnete.
Zařízení je určeno do vnitřních prostor chráněných před mrazem.
Skládá se z:
- Ocelové skříně s navijákem opatřené povrchovou úpravou práškovou strukturální barvou RAL 3000 (červená) pro vnitřní použití. (po dohodě s výrobcem možno dodat i pro venkovní prostředí).
- Přiměšovače D25 do HS s kulovým uzávěrem.
- Propojovací hadice D25 délky 1,4m.
- Hadice D25 v délce 20m.
- Kanystru s pěnidlem (15l).
- Požární pěnotvorné proudnice na těžkou pěnu s kulovým ventilem.
- Sací hadice s nerezovou trubkou.
Voda - pěnidlo 3% (přesnost přiměšování dle ČSN EN 13565-1, čl.7 clona 2,5mm)
Tlak (MPa) | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 |
---|---|---|---|---|---|
Průtok (l/min) | 37,3 | 43,6 | 48,6 | 53,3 | 57,6 |
Dostřik (m) | 7 | 8 | 9 | 10 | 10 |
Přisáto (g) | 1150 | 1400 | 1600 | 1750 | 1750 |
% přimíšení | 3 | 3,2 | 3,2 | 3,2 | 3 |
Technický popis:

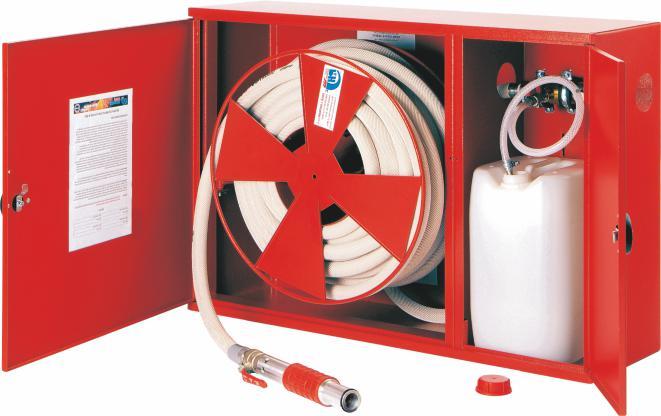

Hydrantový pěnotvorný systém tvoří naviják s tvarově stálou hadicí D25 o maximální délce 20m na výkyvném ramenu, které je uchyceno ve skříni. Propojovací hadice stejného průměru o délce 1,4m, požární pěnotvorná proudnice D25 na těžkou pěnu, přiměšovač s hlavním kulovým uzávěrem a patnácti litrový kanystr s pěnidlem.
Proudnici ( ekv. 7 ) tvoří tělo proudnice z lehké slitiny s otvory pro přisávání vzduchu a plastovým potahem pro bezpečné držení a ochranu proti chladu a pákový kulový ventil DN25 s připojovacím závitem 1´´. Polohy jsou označeny šipkami a symboly ON - OFF.
Přiměšovač je instalován před navijákem. Je tvořen tělesem s difuzérem z mosazi, 3/8´´- novým kulovým ventilem přisávání pěnidla s výměnnou tryskou a sací hadicí zakončenou nerezovou trubkou, která se při zásahu zasouvá do kanystru s pěnidlem, umístěným ve skříni. Přiměšovač je na vstupu osazen kulovým ventilem DN25 s označením ovládacích poloh symboly ON - OFF a na výstupu vnějším závitem G 1´´, na který je napojena propojovací hadice. Směr proudění vody je označen šipkou na tělese přiměšovače.
Skříň je zhotovena z ocelového plechu a povrchově upravena strukturální práškovou barvou odstínu RAL 3000 (červená).
Rozměry skříně jsou 950 x 650 x 285 mm. Je rozdělena na dvě části. V jedné je naviják s hadicí a proudnicí, ve druhé je přiměšovací zařízení a 15-ti litrový kanystr na pěnidlo. Uzavírání je zajištěno plastovými uzávěry s úpravou pro zaplombování. Skříň je určena pro vnitřní prostředí.
Instalace systému je obdodná s ostatními hydrantovými systémy společnosti Pavliš a Hartmann.
- Hadice - průměr: D25
- Délka hadice: 20 m
- Proudnice: pěnotvorná
- Rozměr: 950x650x285 mm
- Dvířka: plná
- Barva: červená
